ダンパーボックスを本体に組み込むのだ




先日は、ダンパーボックスを組み立てるまでは終えた。
今日は、本体へ取り付ける作業になった。

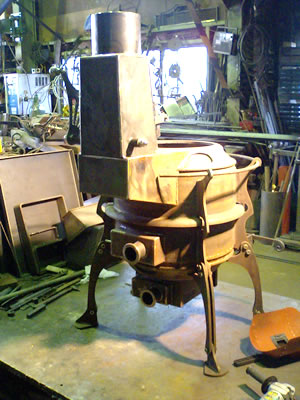

まずは本体に乗せて、取り付け位置を確認する。背後からの見た目も大切だと思うので
背後の画像をアップしてみた。

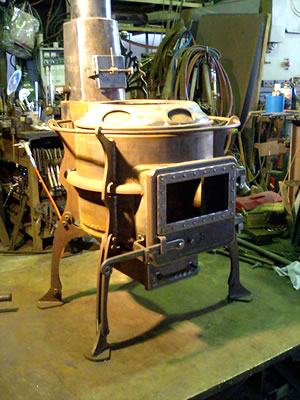

次にフロントからの姿を確認してみる。この時、ダンパーの動作確認をしておく。
ダンパーの動きにユトリを持たせる事が肝心なのだ。この部分こそ熱応力が一番
現れる場所である。あまり精度を上げて作りすぎると、後でトラブルの原因となる。

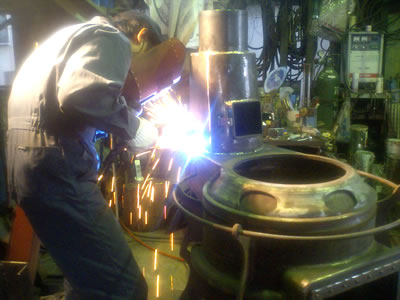

そして、位置が決まったら熔接で本体へ固定する。このダンパーボックスの板厚は
6ミリを使用・ダンパーは12ミリの鉄板を使用。

それにしても、画像を見てるとキッタナイ仕事場だなぁと思うのよね。
もう少し、なんとかならないかとも思うのですが、この状態が居心地がヨイのです。(自爆モード)(^O^;)

 完成まで、あと少し。今日あたりから冬の足音が近づいてきた。
by woodstove | 2005-11-09 17:31 | 薪ストーブ制作 | Trackback | Comments(0)
